Prinzip und Funktion der hydraulischen Presse
Prinzip der hydraulischen Presse
Eine Viersäulen-Hydraulikmaschine ist eine Maschine, die Flüssigkeit als Arbeitsmedium verwendet und gem Pascals Prinzip um Energie zu übertragen, um verschiedene Prozesse zu realisieren. Die Viersäulen-Hydraulikpresse besteht im Allgemeinen aus der Maschine (Host), dem Stromversorgungssystem und den Viersäulen-Hydrauliksteuersystemen. Hydraulische Pressen werden in Ventil-Hydraulikpressen, Flüssigkeits-Viersäulen-Hydraulikpressen und technische Hydraulikpressen eingeteilt.

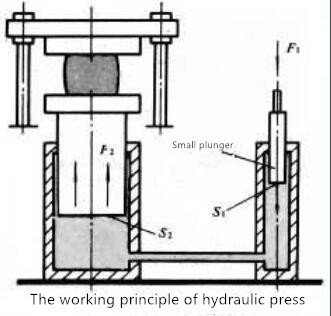

Der Arbeitsprinzip einer hydraulischen Viersäulenpresse. Die Flächen der großen und kleinen Kolben sind jeweils S2 und S1, und die Kräfte auf die Kolben sind jeweils F2 und F1. Nach dem Pascalschen Prinzip ist der Druck einer geschlossenen Flüssigkeit überall gleich, also F2/S2=F1/S1=p; F2=F1 (S2/S1). Es repräsentiert den Verstärkungseffekt des hydraulischen Drucks. Wie bei der mechanischen Verstärkung nimmt die Kraft zu, aber die Arbeit gewinnt nicht. Daher ist die Bewegungsstrecke des großen Kolbens S1/S2 mal der Bewegungsstrecke des kleinen Kolbens.
Das Grundprinzip besteht darin, dass die Ölpumpe das Hydrauliköl zum integrierten Patronenventilblock fördert und das Hydrauliköl über verschiedene Einwegventile und Entlastungsventile in die obere oder untere Kammer des Zylinders verteilt. Unter Einwirkung von Hochdrucköl bewegt sich der Zylinder. Eine hydraulische Presse ist ein Gerät, das Flüssigkeit zur Druckübertragung verwendet. Wenn der Druck der Flüssigkeit in einem geschlossenen Behälter übertragen wird, folgt er dem Pascalschen Gesetz. Das hydraulische Übertragungssystem der Viersäulen-Hydraulikpresse besteht aus einem Kraftmechanismus, einem Steuermechanismus, einem Ausführungsmechanismus, einem Hilfsmechanismus und einem Arbeitsmedium. Der Antriebsmechanismus verwendet normalerweise eine Ölpumpe als Antriebsmechanismus, die im Allgemeinen eine Produktölpumpe ist. Um die Anforderungen an die Bewegungsgeschwindigkeit des Aktuators zu erfüllen, werden eine Ölpumpe oder mehrere Ölpumpen ausgewählt. Zahnradpumpen für Niederdruck (Öldruck unter 2,5 MP); Flügelzellenpumpen für mittleren Druck (Öldruck kleiner als 6,3 MP); Plungerpumpen für Hochdruck (Öldruck unter 32,0 MP). Druckverarbeitung und Umformung verschiedener Kunststoffmaterialien, wie Extrusion, Biegen, Tiefziehen von Edelstahlplatten und Kaltumformung von Metallteilen. Es kann auch zum Pressen von Pulverprodukten, Schleifscheiben, Bakelit und duroplastischen Harzprodukten verwendet werden.
Merkmale der hydraulischen Maschine
- Die hydraulische Presse mit vier Säulen nimmt einen eingebauten schnellen Zylinder mit schneller Leerlaufhubgeschwindigkeit und hoher Produktionseffizienz an;
2. Der praktische manuelle Einstellmechanismus kann den Druckkopf oder den oberen Arbeitstisch so einstellen, dass er an jeder Position im Hub drückt, und kann auch die Länge des schnellen Vorlaufs und den Arbeitsfortschritt innerhalb des Konstruktionshubs nach Belieben einstellen.
3. Der Druck kann je nach Prozessbedarf stufenlos eingestellt werden;
4. Die solide offene Struktur mit integriertem Schweißen kann den Körper steif genug halten und gleichzeitig den bequemsten Betriebsraum bieten.
Die Rolle der hydraulischen Presse mit vier Säulen
Die numerisch gesteuerte Viersäulen-Hydraulikpresse hat eine starke Vielseitigkeit. Es fügt der hydraulischen Werkzeugmaschine einen Drucksensor hinzu. Nach der Datensammlung und Systemverarbeitung, die aus einem Mikrocomputer besteht, wird sie in einen Presskraftwert umgewandelt und digital angezeigt. Wenn das Limit überschritten wird, sendet es einen Ton- und Lichtalarm und ein spezielles Abschaltsignal. Um den Zweck der automatischen Steuerung der Presskraft zu erreichen, verfügt die Lastanzeigesteuerung über eine klare Anzeige, genaue Steuerung, schnelle Reaktion, stabile und zuverlässige Arbeit und den Austausch verschiedener Sensoren und Anwendungssoftware für die Anwendung von Schmiedegeräten und Zählern mit unterschiedlichen Tonnagen Jeder Bediener kennt die Gesamtzahl und die unqualifizierte Zahl, und das Hinzufügen von Zweihandtasten macht die Bedienung der Maschine sicherer.
