Sélection du système de transmission hydraulique

Temps de lecture estimé : 11 minutes

Occasions adaptées à la transmission hydraulique

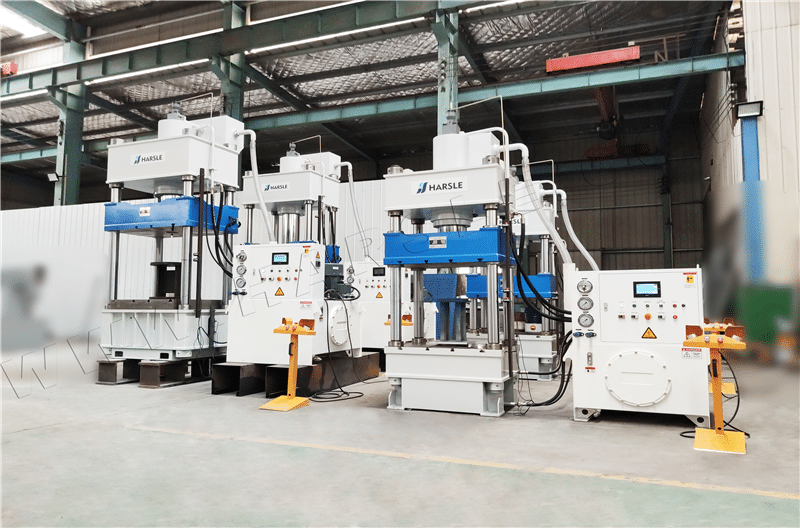

1. Presse à hachage hydraulique, lorsque le rapport puissance/poids est élevé, une transmission hydraulique doit être utilisée.

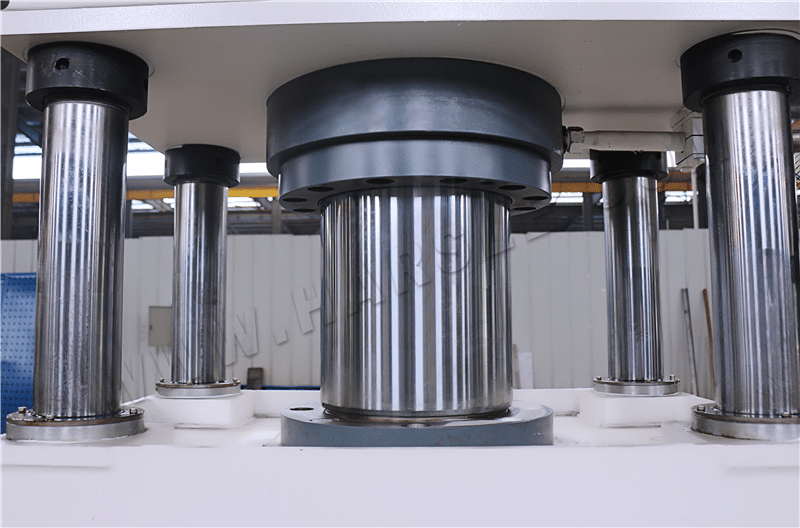

Étant donné que la pression de service du système hydraulique peut être plus élevée (par exemple, 32 MPa ou plus), le rapport de la puissance de transmission correspondante au poids de l'actionneur 11 (vérin hydraulique, moteur hydraulique) est relativement grand. Et la puissance qui peut être transmise par entraînement électrique ou pneumatique.

Le rapport de poids de l'actionneur (moteur, cylindre) est faible (par exemple, le poids du moteur hydraulique n'est que de 10% à 12% du même moteur de puissance), de sorte que la transmission hydraulique doit être utilisée dans des situations où le rapport puissance/poids rapport est requis.

2. La presse à hachage hydraulique, la transmission hydraulique doit être utilisée lorsque la charge est importante et que la réponse est rapide.

Étant donné que la pression de la transmission pneumatique ne peut pas être trop élevée (généralement, la pression d'air couramment utilisée ne dépasse pas 1 MPa), la force de charge de ses conducteurs ne peut pas être trop importante. De plus, comme le gaz est compressible et a un volume de gaz plus important, sa réponse est plus lente. Par conséquent, lorsque la réponse dynamique doit être rapide, la transmission hydraulique peut répondre aux exigences.

3. Presse à hachage hydraulique, lorsqu'une vitesse infiniment variable et une grande plage de vitesse sont requises, la transmission hydraulique doit être adoptée.

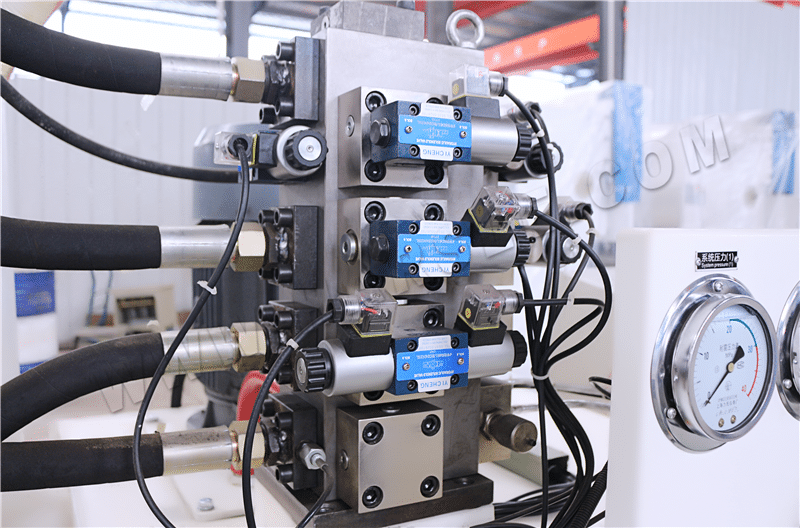

Le système hydraulique peut atteindre l'objectif de changement de vitesse tant que le débit est ajusté. Généralement, la vanne de régulation de vitesse peut obtenir un changement de vitesse sans palier et la plage de réglage est relativement large. Par exemple, la plage de réglage de la vitesse du système hydraulique peut atteindre plus de 200, tandis que la plage de réglage de la vitesse du moteur électrique n'est que d'environ 20.

4. Presse à hachage hydraulique, lorsqu'une faible vitesse et une stabilité élevée sont requises, la transmission hydraulique doit être adoptée.

Parce que la pression de la transmission pneumatique n'est pas élevée, la charge ne peut pas être trop importante. Relativement parlant, la proportion de frottement 1 dans la charge totale est supérieure à la proportion de transmission hydraulique ou électrique. De plus, la force de frottement change à basse vitesse (en particulier lorsque le frottement dynamique et le frottement statique sont mutuellement (ou répétés) convertis). Par conséquent, à basse vitesse, les équipements pneumatiques ont tendance à ramper et, en raison de la compressibilité du gaz, le rampage est encore plus aggravé. . Par conséquent, la transmission pneumatique ne convient pas aux occasions nécessitant une faible vitesse et une stabilité élevée, mais la transmission hydraulique est préférée.

5. Pour un mouvement alternatif linéaire, une transmission hydraulique ou pneumatique doit être utilisée.

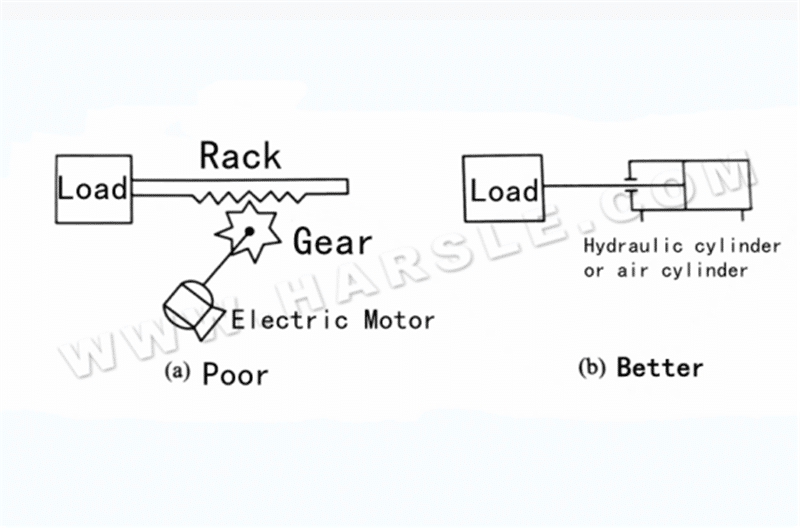

Comme le montre la figure ci-dessous, étant donné que la sortie du moteur est un mouvement rotatif si la charge est requise pour effectuer le mouvement alternatif linéaire, un mécanisme mécanique (tel qu'un mécanisme à crémaillère et pignon) doit être ajouté pour convertir la sortie du mouvement rotatif en le moteur en mouvement linéaire, tandis que le cylindre hydraulique ou le cylindre pneumatique En général, il effectue un mouvement alternatif linéaire, il peut donc directement entraîner la charge pour effectuer un mouvement alternatif linéaire, de sorte que la structure est simple.

6. La transmission hydraulique doit être adoptée pour les systèmes nécessitant une grande rigidité.

En raison de la grande compressibilité du gaz, la rigidité du système pneumatique est inférieure à celle du système hydraulique. Par conséquent, le système nécessitant une rigidité élevée ne doit pas utiliser de transmission pneumatique, mais une transmission hydraulique doit être utilisée.

7. Lorsqu'une précision de positionnement élevée est requise, une transmission hydraulique doit être utilisée.

En raison de la grande compressibilité du gaz, la précision du contrôle de débit du système pneumatique est plus faible que celle du système hydraulique. De plus, le système pneumatique a tendance à ramper dans la plage de basse vitesse. Cependant, il fonctionne toujours dans la plage de basse vitesse près de la position zéro, de sorte que la précision de positionnement du système pneumatique est pire que celle du système hydraulique. Il n'est pas approprié d'utiliser une transmission pneumatique dans les occasions qui nécessitent une précision de positionnement élevée.

8. Lorsqu'il y a une charge d'impact, une transmission hydraulique doit être adoptée.

La résistance aux chocs de l'entraînement électrique est faible et le système hydraulique peut absorber le choc avec une soupape de décharge, un accumulateur, etc. de sorte que la pression du système et la vitesse de déplacement sont stables, de sorte que la résistance aux chocs est forte. Le système hydraulique doit être sélectionné lors d'occasions avec une charge d'impact importante.

9. Pour les occasions à faible vitesse et à couple élevé, la transmission pneumatique et la transmission électrique ne doivent pas être utilisées, la transmission hydraulique doit être utilisée.

Pour les occasions à faible vitesse et à couple élevé, il est difficile pour la transmission pneumatique d'obtenir un couple important, tandis que la transmission électrique est difficile d'obtenir une faible vitesse stable (un réducteur doit être ajouté). Ce n'est que lorsque des moteurs hydrauliques à faible vitesse et à couple élevé sont utilisés dans le système de transmission hydraulique que les exigences de faible vitesse et de couple élevé peuvent être atteintes. La vitesse stable minimum peut atteindre 1r/min, et le couple maximum peut être supérieur à 4×10000N.m.

10. Lorsqu'une protection contre les surcharges est requise, une transmission hydraulique ou pneumatique doit être adoptée.

La transmission hydraulique et le système de transmission pneumatique peuvent simplement réaliser une protection contre les surcharges avec des soupapes de sécurité et peuvent automatiquement continuer à fonctionner une fois la surcharge terminée, sans redémarrer. Le dispositif de protection contre les surcharges de l'entraînement électrique ou de l'entraînement mécanique est plus compliqué et doit souvent être redémarré après la fin de la surcharge.

11. Les actions pouvant être effectuées avec des systèmes de transmission hydrauliques ordinaires n'utilisent pas de systèmes hydrauliques proportionnels, et les actions pouvant être effectuées avec des systèmes hydrauliques proportionnels n'utilisent pas de servomoteurs hydrauliques.

En termes d'exigences anti-pollution, il s'agit d'un système d'entraînement hydraulique, d'un système proportionnel hydraulique et d'un système d'asservissement hydraulique en séquence. Quant au prix du système, il augmente aussi progressivement dans cet ordre. Par conséquent, en termes d'investissement en équipement ou de coûts de maintenance et d'exploitation, le système d'asservissement hydraulique est supérieur au système hydraulique proportionnel et le système hydraulique proportionnel est supérieur au système de transmission hydraulique. Par conséquent, les actions pouvant être effectuées par le système de transmission hydraulique n'ont pas besoin du système proportionnel hydraulique, et ceux qui peuvent utiliser le système proportionnel hydraulique n'ont pas besoin du système d'asservissement hydraulique.

Occasions non adaptées à la transmission hydraulique

1. Presse à hachage hydraulique, contrôle de position haute précision à charge légère, entraînement électrique doit être utilisé autant que possible.

Dans les cas où la charge n'est pas importante et où une précision de contrôle élevée est requise, il est préférable d'utiliser un entraînement électrique, car la précision de contrôle de l'entraînement électrique est élevée et l'alimentation est relativement facile à obtenir (tant que le fil est utilisé). La transmission hydraulique et la transmission pneumatique correspondantes nécessitent une source hydraulique ou une source d'air. La mise en place d'une source hydraulique et d'une source d'air est beaucoup plus compliquée que l'alimentation électrique, et l'entraînement électrique peut également obtenir une précision de contrôle plus élevée. Par conséquent, l'entraînement électrique doit être sélectionné en premier lorsque la charge de chargement n'est pas importante et que la précision est élevée.

2. Le prix est bas et le mouvement simple qui peut être réalisé par le simple mécanisme mécanique peut être entraîné par le moteur électrique. Dans les cas où la charge n'est pas importante et la précision de contrôle n'est pas élevée, il ne convient pas d'utiliser la transmission hydraulique dans les cas où les exigences de prévention de la pollution environnementale sont élevées.

Étant donné que la transmission hydraulique doit être équipée d'une source hydraulique, la structure de la source hydraulique est plus compliquée et le prix est plus élevé, de sorte que le coût de l'ensemble du système hydraulique est également plus élevé. Il n'est pas rentable d'équiper un ensemble de systèmes de source d'huile pour un exercice simple. Relativement parlant, le coût d'utilisation d'un moteur et d'un mécanisme mécanique simple pour réaliser ce mouvement simple est relativement faible. Cependant, si une source d'huile est utilisée pour alimenter plusieurs actionneurs, il est plus approprié d'utiliser un système hydraulique.

3. La transmission hydraulique ne convient pas aux occasions où les exigences de prévention de la pollution environnementale sont élevées.

Étant donné que les systèmes hydrauliques présentent souvent des fuites d'huile et d'autres phénomènes, le nettoyage est plus laborieux et plus facile à polluer l'environnement, de sorte que la transmission hydraulique ne convient pas aux occasions où les exigences de prévention de la pollution environnementale sont élevées.

4. La transmission hydraulique et la transmission pneumatique ne conviennent pas aux occasions nécessitant un rendement élevé.

Étant donné que le réglage du débit du système hydraulique et du système pneumatique est principalement étranglé, la perte de résistance est importante, de sorte que l'efficacité est faible. Généralement, l'efficacité de l'ensemble du système ne dépasse pas 50%. Même si le contrôle de vitesse volumétrique est adopté, l'efficacité totale ne dépassera pas 85%, et l'efficacité totale de la transmission électrique et du système de transmission à engrenages peut souvent atteindre plus de 90%, donc la transmission électrique doit être utilisée dans des situations où une efficacité élevée est requis, et la transmission hydraulique ou pneumatique ne doit pas être utilisée.

5. Il n'est pas facile d'obtenir une précision de contrôle élevée avec le système hydraulique en cas de changements de température importants.

La viscosité de l'huile hydraulique est liée à la température. Plus la température est élevée, plus la viscosité est faible. Par conséquent, lorsque la température change considérablement, le changement de viscosité est également important et le changement de fuite du système correspondant est également important. Dans le même temps, la résistance à l'écoulement de la canalisation change également considérablement (car la résistance à l'écoulement est proportionnelle à 1 viscosité). Par conséquent, les paramètres ajustés à l'origine changent considérablement lorsque la température change considérablement, ce qui est facile à produire plus de dérive de température, ce qui réduit la précision de contrôle du système en conséquence.

6. Dans des environnements difficiles tels qu'inflammables, explosifs, poussiéreux et aqueux, la transmission hydraulique n'est généralement pas adaptée.

Le fluide hydraulique général est une huile hydraulique à base de pétrole (à l'exception d'un fluide hydraulique spécial ignifuge), il n'est donc pas adapté à une utilisation dans un environnement inflammable et explosif. L'environnement poussiéreux peut facilement polluer le fluide hydraulique et provoquer une usure des composants, une augmentation des fuites et même des composants mis au rebut. Occasions inflammables, explosives et poussiéreuses, la transmission hydraulique ne convient pas.

7. Pour les occasions avec des exigences élevées en matière de réduction du bruit, la transmission hydraulique et la transmission pneumatique ne conviennent pas.

Les transmissions hydrauliques (principalement source d'huile hydraulique et vanne d'inversion, etc.) et pneumatiques (principalement source d'air et vérin, vanne d'air, etc.) sont bruyantes au travail (généralement supérieures à 60dB). Par conséquent, la transmission hydraulique et pneumatique ne convient pas aux occasions où les exigences de réduction du bruit sont élevées.

8. En plus des fonctions simples, il n'est pas conseillé d'utiliser un système purement hydraulique ou pneumatique pur pour compléter la fonction de contrôle, et il est préférable d'utiliser un système intégré électro-hydraulique (pneumatique) pour compléter le contrôle. fonction.

L'hydraulique ou pneumatique est généralement utilisé pour entraîner l'actionneur afin d'entraîner la charge afin de terminer un mouvement linéaire ou rotatif. Quant au positionnement, au changement de vitesse, à la transmission du signal et aux autres fonctions du mouvement, il est généralement complété par la coopération de composants électriques. Cependant, si vous souhaitez effectuer des opérations logiques ou contrôler les caractéristiques dynamiques du mouvement, il est plus pratique de le compléter avec des composants électroniques ou des ordinateurs. Il est assez difficile d'utiliser des composants hydrauliques ou pneumatiques pour réaliser des opérations logiques complexes ou des fonctions de contrôle de caractéristiques dynamiques. La meilleure solution consiste à combiner la technologie électronique, la technologie informatique et la technologie hydraulique et pneumatique pour compléter la fonction globale de l'équipement, la technologie dite d'intégration hydraulique électromécanique.

9. La transmission électrique ou hydraulique ne convient pas à une rotation à ultra-haute vitesse ou à un mouvement alternatif. Une transmission pneumatique doit être utilisée.

Pour faire tourner le moteur à grande vitesse, un dispositif d'engrenage augmentant la vitesse est nécessaire. Lorsque le rapport d'augmentation de vitesse est important, le volume est important, la force de friction est également importante et la transmission hydraulique n'est pas facile à obtenir une vitesse de fonctionnement trop élevée. Seule la transmission pneumatique peut avoir un débit élevé en raison de la faible viscosité du gaz et de la faible résistance. [La vitesse de déplacement peut être très élevée. Par exemple, la vitesse de rotation de la tête de broyage interne pneumatique peut atteindre 105 tr/min, et l'impact du marteau perforateur pneumatique peut atteindre un mouvement alternatif toutes les 1 minute. 3500 fois.

10. Dans les cas où les exigences de rapport de transmission sont strictes, la transmission hydraulique ou pneumatique ne convient pas.

Étant donné que les fuites internes et externes du système hydraulique varient avec la pression et la température de travail, il est difficile de maintenir un rapport de transmission constant. Quant à la transmission pneumatique, il est plus difficile de maintenir un rapport de transmission constant en raison de la grande compressibilité de l'air. Par conséquent, la transmission hydraulique et pneumatique ne peut pas maintenir un rapport de transmission strict comme une transmission mécanique.

11. Presse à hachage hydraulique, lors de la transmission de puissance sur de longues distances, la transmission hydraulique ne convient pas.

Étant donné que la transmission de puissance de l'entraînement hydraulique est réalisée par des pipelines, la longueur du pipeline sera très longue pendant la transmission longue distance, l'installation et la disposition seront peu pratiques et le coût augmentera ; en outre, le long pipeline a une grande perte de puissance, de sorte que la puissance de transmission à longue distance de l'entraînement électrique.

12. Presse à haschich hydraulique, transmission hydraulique ne doit pas être utilisée en hiver dans les zones froides sévères et à l'état sauvage dans le nord.

En hiver, la température atteint -25 ℃ ou moins, même si de l'huile hydraulique anticoagulante est utilisée, l'équipement hydraulique pour les opérations sur le terrain ne peut pas fonctionner de manière fiable. Si vous travaillez dans ces conditions, cela endommagera à divers degrés les pièces de la pompe et les joints du vérin hydraulique.
