Introduzione della pompa idraulica

Pubblicato da

adornare

11 maggio 2021

On Dicembre 11, 2020

1. Panoramica delle pompe idrauliche

Attrezzatura della pressa idraulica, pompa idraulica — elemento di potenza:

L'energia meccanica del motore di azionamento viene convertita in pressione energia del liquido per l'uso nel sistema idraulico, che ios la fonte di energia del sistema idraulico.

2. Principio di funzionamento e classificazione della pompa idraulica

2.1 Classificazione delle pompe idrauliche

Attrezzature per presse idrauliche, possono essere suddivise in base alla possibilità di regolare lo spostamento:

Pompa dosatrice (motore dosatore)

Pompa variabile (motore variabile)

Diviso per struttura:

Ingranaggio

Lama

Stantuffo

Spirale

2.2 Principio di funzionamento e simboli grafici della pompa idraulica

(1) Principio di funzionamento della pompa idraulica

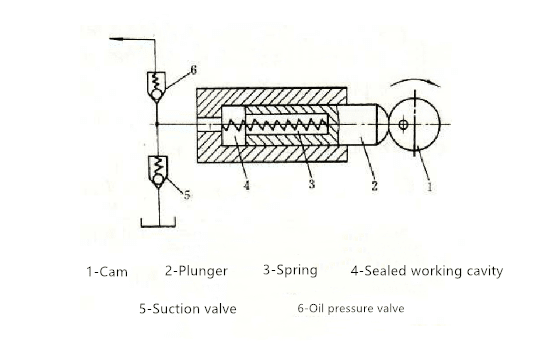

Attrezzature per presse idrauliche, le pompe idrauliche utilizzate nel sistema di azionamento idraulico sono tutte a spostamento positivo e il loro principio di funzionamento è mostrato nella figura.

Introduzione della pompa idraulica — Introduction of hydraulic pump 4

Assorbimento d'olio: il volume sigillato aumenta formando un vuoto parziale;

Pressione dell'olio: Il volume di tenuta diminuisce e la pressione aumenta.

Pompa volumetrica:

Affidatevi alla variazione del volume sigillato per aspirare l'olio e comprimere l'olio.

Due caratteristiche:

1.1 Ci sono cambiamenti periodici del volume della guarnizione.

Quando il volume sigillato cambia da piccolo a grande, l'olio viene aspirato; da grande a piccolo, l'olio viene spremuto.

1.2 Esiste un meccanismo di distribuzione dell'olio.

Assicurarsi che quando il volume di saldatura cambia da piccolo a grande, venga concepito solo il tubo di aspirazione; quando il volume di tenuta cambia da piccolo a grande, viene concepito solo il tubo di pressione (come due valvole di ritegno)

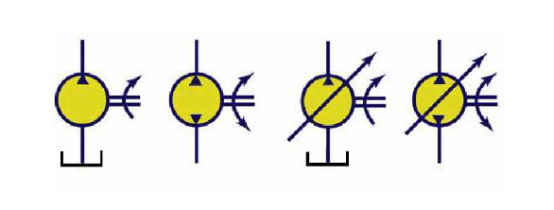

(2) Simboli grafici per pompe idrauliche e motori idraulici
